I. Descripcion:

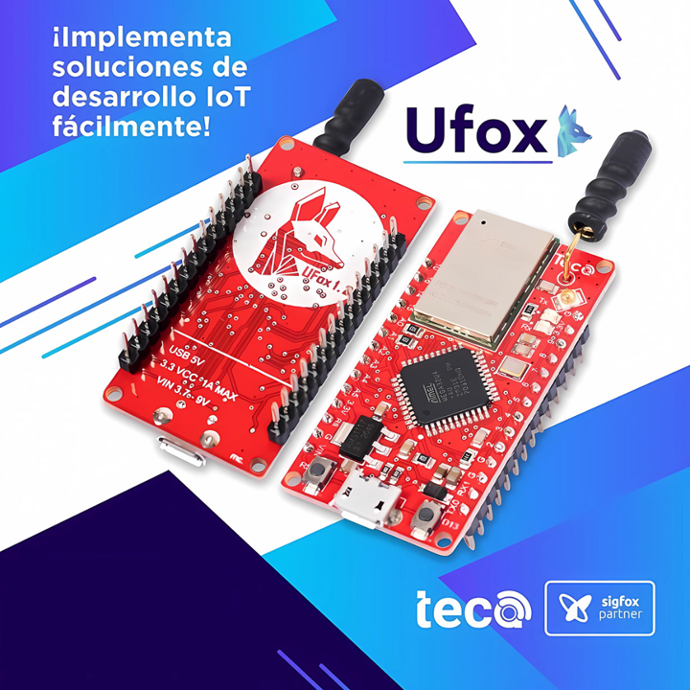

Tarjeta DevKit de con comunicación SIGFOX región RCZ4 (920-922 MHz), RCZ2 (902-908 MHz) Programable con el IDE de ARDUINO. Antena de tipo helicodal incluida de 3 DBi, con opcion de conexion a antena externa por medio de conector U.FL. . Conector microUSB para la comunicación y programación con una computadora . Los son de tipo estandard de de 2.54mm por lo que puede ser empleado con facilidad en un Protoboard.
Con el devkit podras desarrollar proyectos IoT LPWAN multipropositos con conectividad a red Sigfox (tecnología anti Jammer y de bajo consumo de energía) El devkit incluye una librería open source disponible en las libreria publicas de Arduino con lo cual podras desarrollar un ejemplo en tan solo minutos.
libreria: https://www.arduino.cc/reference/en/libraries/ufox/
DRIVE CON PROYECTOS SIGFOX y UFOX: https://drive.google.com/drive/folders/1ygqbRXN9ZE84CVaTl1m8f1ulV0bZy_X2?usp=drive_link
II. Caracterisiticas:
- Microcontrolador ATMEGA 32U4 (Compatible con Arduino Leonardo, Arduino Promicro)
- Módulo de comunicación inalámbrico SFM10R4 (Sigfox RCZ2/RCZ4) con potencia de +22.4 dbm
-Comunicación USB HID integrada, No requiere Drivers.
-Regulador de Voltaje de 3.3V a 1 Amperio máximo.
- Pulsador de Reset y Pulsador para multipropositos.
- Led Tx y RX, disponible para programación multipropositos.
- Pines Analógico y Digitales, puerto SPI/I2C
| Descripcion (1*) | Unidad |
|---|
| Voltaje entrada USB (Conector micro USB) | 5 Voltios |
| Voltaje Mínimo entrada (Pin VIN) | 3.7 Voltios |
| Voltaje Máximo entrada (Pin VIN) | 9 Voltios |
| Corriente máxima | 1A |
| Voltaje de funcionamiento interno típico | 3.3 Voltios |
| Descripcion (2*) | Unidad |
|---|
| Voltaje Máximo absoluto entrada (Pin 3.3V) | 4 Voltios |
| Voltaje Mínimo absoluto entrada (Pin 3.3V) | 2.7 Voltios |
- Notas(*)
- (1*) Referente a la Entrada de voltaje por el Pin "VIN" o por el conector micro USB. Este voltaje ingresa por el regulador interno, el regulador suministrara a su salida 3.3 Voltios alimentando a toda la electrónica interna. El voltaje regulado se ve reflejado en el Pin "3.3V".
- (2*) Referente a la entrada de voltaje en el Pin "3.3V" para el caso donde no exista entrada de voltaje por el pin "VIN". Este voltaje es suministrado sin proteccion directamente a toda la electronica interna. Esta forma de alimentar puede ser útil cuando se requiera emplear baterias. (Se recomienda agregar un diodo en serie)
| Descripcion | Unidad |
|---|
| Antena helicoidal | 3 DBi |
| Frec. Uplink | 920.8 MHz |
| Frec. Downlink | 922.3 MHz |
| Data rate | 600bps |
| Potencia RF | +22dbm 0,2045W máx |
| Modulación | DBPSK |
| Técnica de transmisión | FHSS |
| Técnologia de transmisión | UNB (Ultra narrow band) - Sigfox |
| Canales de transmisión | 54 canales (9 macro-canales x 6 micro-canales) |
