  2. MÓDULO TINYFOX

MÓDULO TINYFOX

https://161.132.38.224/web/image/product.template/6/image_1920?unique=19bab9d
(0 review)

S/ 68.00 68.0 PEN S/ 68.00 IGV  (Oferta por tiempo limitado)

S/ 68.00 IGV  (Oferta por tiempo limitado)

Not Available For Sale

    This combination does not exist.

    Contact Us

    Terms and Conditions

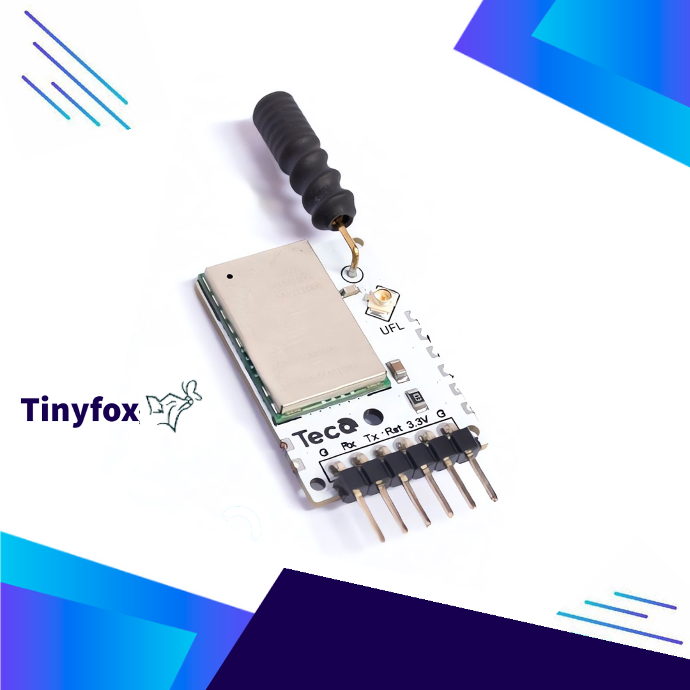

    TINYFOX, es un módulo de radiocomunicación SIGFOX RCZ2/RCZ4 muy popular. Posee antena integrada helicoidal además de la posibilidad de expansión con una antena Externa. Su diseño simple e intuitivo permite enlazar de manera rápida sistemas electronicos con que cuenten con comunicación SERIAL a 9600 baudios a Internet. Como por ejemplo microcontroladores ARM, PIC, ARDUINO, RASPBERRY, Entre otros. Su ULTRABAJO consumo lo hace ideal para operar con baterias de Litio o Alcalinas.

    GITHUB:https://github.com/TECA-IOT/Tinyfox

    DRIVE CON PROYECTOS SIGFOX y UFOX: ​https://drive.google.com/drive/folders/1ygqbRXN9ZE84CVaTl1m8f1ulV0bZy_X2?usp=drive_link

    • Diseño simple y robusto para comunicaciones IoT de baja potencia.
    • Modem WISSOL SFM10R4 permite conexiones a red Sigfox para region RC4.
    • Control mediante comando AT.
    • Antena Helicoidal integrada.
    • Conector U.FL a SMA para conexion de antenas externas (desoldar previamente antena helicoidal para su uso).
    • Soporte para Uplink y Downlink
    • Ideal para aplicaciones con microcontroladores externos, Pic, Arduino, Arm, Raspberry Pi, etc. Comunicacion via puerto UART Serial RX-TX a 9600 baudios, niveles de tension desde 2.5V a 4.2V. funcionamiento tipico de 3.3v
    • Puede ser alimentado directamente con 2 Baterias Alcalinas, o baterias de litio 3.7V 1S.

    Caracteristicas Electricas

    DescripcionUnidad
    Voltaje Minimo Vin2.5 VDC
    Voltaje Maximo Vin3.8 VDC
    Voltaje de operacion típica3.3 VDC
    Consumo en modo Deep Sleep2.5uA
    Potencia TX23 dBm
    Sensibilidad Rx-129 dBm
    Antenahelicoidad 3 dBi
    Frec. Uplink920.8 MHz
    Frec. Downlink922.3 MHz



    Pinout


    PinDescripcion
    GGND
    RxRx WSSFM11R4AT
    TxTx WSSFM11R4AT
    RstReset WSSFM11R4AT
    +3VVIN, Voltaje de entrada [2.7 - 3.6]Voltios
    GGND

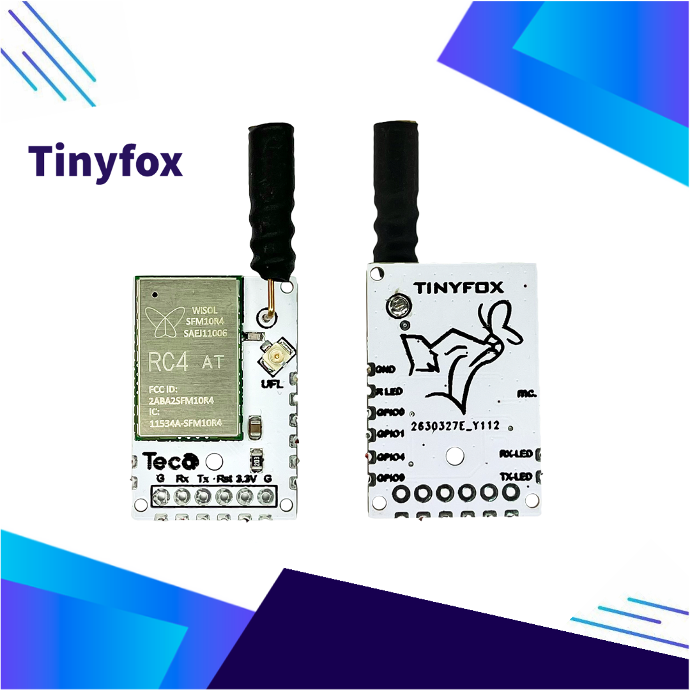

    Pinout castellated

    Tiny Sigfox puede ser soldado directamente a una PCB, los orificios pasantes con ruptura permite la aplicacion de soldadura de estaño en los bordes de manera sencilla

    PinDescripcion
    GGND
    Radio LedRx WSSFM11R4AT
    GPIO 0I/O ADC DAC
    GPIO 1I/O ADC
    GPIO 4I/O DAC
    RX-LEDRX actividad
    TX-LEDTx actividad
