DEVKIT UFOX

http://161.132.38.224:8069/web/image/product.template/5/image_1920?unique=3a43f95
(0 review)

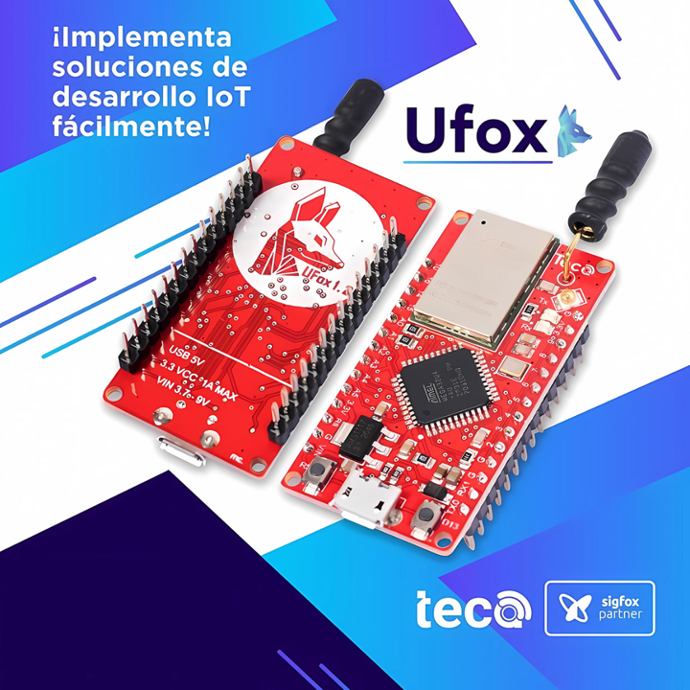

Si estás buscando desarrollar soluciones personalizadas de IoT con conectividad inalámbrica y tecnología 0G Sigfox , el devkit de desarrollo SIGFOX RC4 con Soporte Arduino es la solución perfecta para ti.

Este kit de desarrollo está diseñado para ser compatible con pines de Arduino Leonardo, Micro, Pro Micro y utiliza el lenguaje de programación Arduino, lo que lo hace muy fácil de usar para cualquier persona que tenga experiencia en programación de Arduino.

El devkit esta compuesto una antena helicoidal de 3 dBi, un conector microUSB y pines de 2.54 mm para su uso en protoboard. También viene con la opción de conectar una antena externa a través del conector RF UF-L. Además, su bajo consumo de energía lo hace ideal para soluciones de IoT que requieren una duración prolongada de la batería.

El kit opera en las bandas de frecuencia para Perú, Centroamérica y Sudamérica, lo que significa que puede ser utilizado para desarrollar soluciones de IoT personalizadas en estas regiones. Y si eres un desarrollador de software, te encantará saber que la librería utilizada por este kit es open source, lo que significa que el código fuente está disponible para que puedas modificarlo y mejorarlo.

No te quedes atrás en la revolución de IoT. Adquiere el kit de desarrollo SIGFOX RC4 Soporte Arduino y comienza a desarrollar tus soluciones personalizadas de IoT hoy mismo.

Documentacion:
https://github.com/TECA-IOT/Ufox

S/ 109.50 109.5 PEN S/ 109.50 IGV  (Oferta por tiempo limitado)

S/ 109.50 IGV  (Oferta por tiempo limitado)

Not Available For Sale

    This combination does not exist.

    Contact Us

    Terms and Conditions

    I. Descripcion:

    Tarjeta DevKit de con comunicación SIGFOX región RC4 (920-922 MHz)  Programable con el IDE de Arduino. Antena  de tipo helicodal incluida de 3 DBi, con opcion de conexion a antena externa por medio de conector U.FL. . Conector microUSB  para la comunicación y programación con una computadora . Los son de tipo estandard de de 2.54mm por lo que puede ser empleado con facilidad en un Protoboard.

    Con el devkit podras desarrollar proyectos IoT LPWAN multipropositos con conectividad inalámbrica Sigfox (tecnología anti Jammer y de bajo consumo de energía) El devkit incluye una librería open source disponible en las libreria publicas de Arduino con lo cual podras desarrollar un ejemplo en tan solo minutos.

    libreria: https://www.arduino.cc/reference/en/libraries/ufox/

    DRIVE CON PROYECTOS SIGFOX y UFOX: https://drive.google.com/drive/folders/1ygqbRXN9ZE84CVaTl1m8f1ulV0bZy_X2?usp=drive_link



    II. Caracterisiticas:


    - Microcontrolador ATMEGA 32U4 (Compatible con Arduino Leonardo, Arduino Promicro)

    - Módulo de comunicación inalámbrico SFM10R4 (Sigfox RC4) con potencia de +22.4 dbm

    -Comunicación USB HID integrada, No requiere Drivers.

    -Regulador de Voltaje de 3.3V a 1 Amperio máximo.

    - Pulsador de Reset y Pulsador para multipropositos.

    - Led Tx y RX, disponible para programación multipropositos.

    - Pines Analógico y Digitales, puerto SPI/I2C

    Caracteristicas Eléctricas

    Descripcion (1*)Unidad
    Voltaje entrada USB (Conector micro USB)5 Voltios
    Voltaje Mínimo entrada (Pin VIN)3.7 Voltios
    Voltaje Máximo entrada (Pin VIN)9 Voltios
    Corriente máxima1A
    Voltaje de funcionamiento interno típico3.3 Voltios
    Descripcion (2*)Unidad
    Voltaje Máximo absoluto entrada (Pin 3.3V)4 Voltios
    Voltaje Mínimo absoluto entrada (Pin 3.3V)2.7 Voltios
    • Notas(*)
    • (1*) Referente a la Entrada de voltaje por el Pin "VIN" o por el conector micro USB. Este voltaje ingresa por el regulador interno, el regulador suministrara a su salida 3.3 Voltios alimentando a toda la electrónica interna. El voltaje regulado se ve reflejado en el Pin "3.3V".
    • (2*) Referente a la entrada de voltaje en el Pin "3.3V" para el caso donde no exista entrada de voltaje por el pin "VIN". Este voltaje es suministrado sin proteccion directamente a toda la electronica interna. Esta forma de alimentar puede ser útil cuando se requiera emplear baterias. (Se recomienda agregar un diodo en serie)

    Radiofrecuencia

    DescripcionUnidad
    Antena helicoidal3 DBi
    Frec. Uplink920.8 MHz
    Frec. Downlink922.3 MHz
    Data rate600bps
    Potencia RF+22dbm 0,2045W máx
    ModulaciónDBPSK
    Técnica de transmisiónFHSS
    Técnologia de transmisiónUNB (Ultra narrow band) - Sigfox
    Canales de transmisión54 canales (9 macro-canales x 6 micro-canales)



    I. Librería Ufox (github) :  https://github.com/TECA-IOT/Ufox

    II. Guía de Inicio rápido: https://github.com/TECA-IOT/ufox-schematics/blob/main/Guia%20Inicio%20Rapido%20Ufox-%20Teca2.pdf

    III. Manual Técnico: https://github.com/TECA-IOT/WisolModemDev/blob/master/Manual%20T%C3%A9cnico%20Ufox/manual%20ufox%20teca.pdf

    IV. Certificado Sigfox: https://drive.google.com/file/d/1upYvvHdNSoqO1VOfNQSjOPkctcJdaeLn/view?usp=sharing

    IV. Certificación MTC: https://she.mtc.gob.pe/pdf/TRSS48781.pdf

    V. Videos : https://www.youtube.com/watch?v=s6hj2t0zdYo
